Комплекс «КОРДОН-М»КР предназначен для фото-видеофиксации нарушений правил проезда перекрестков или железнодорожных переездов и передачи данных на сервер центра обработки данных (ЦОД):
Проезд перекрестка, железнодорожного переезда или регулируемого пешеходного перехода на запрещающий сигнал светофора.
Выезд за стоп-линию при запрещающем сигнале светофора.
Выезд на полосу встречного движения.
Нарушение скоростного режима.
ОСНОВНЫЕ ФУНКЦИИ И ОСОБЕННОСТИ
Автоматическая фотофиксация проезда перекрестка, железнодорожного переезда или регулируемого пешеходного перехода на запрещающий сигнал светофора.
Автоматическая фотофиксация выезда за стоп-линию при запрещающем сигнале светофора.
Сигнал светофора определяется по изображению с камер (не требуется подключение к контроллеру светофора).
Фиксирование других нарушений ПДД: выезд на полосу встречного движения, нарушение скоростного режима, движение по обочине или тротуару, поворот налево или направо в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги.
Автоматическое распознавание номерных знаков многих стран мира, включая двустрочные номера.
Технология нейронных сетей обеспечивает возможность быстрого обучения новым форматам ГРЗ.
Возможность проверки распознанных номеров по различным федеральным и региональным базам данных.
Возможность раздельного указания индивидуальных порогов скорости для полос движения и для ТС категорий «В» и «С».
Автоматическое сохранение данных о всех зафиксированных нарушениях во встроенной памяти ФБ.
Сохранение для каждого нарушения видеоролика, иллюстрирующего процесс совершения нарушения.
Передача данных о зафиксированных нарушителях на сервер ЦОД по проводным или беспроводным каналам связи.
Данные защищены ЭЦП с помощью сертифицированного аппаратного ключа.
Возможность выгрузки данных о зафиксированных нарушениях по резервному беспроводному каналу связи (Wi-Fi).
Встроенный модуль навигации ГЛОНАСС/GPS с автоматической коррекцией системного времени комплекса.
Возможность видеотрансляции в режиме реального времени.
Ведение непрерывной видеозаписи с сохранением в архив и возможностью скачивания видеоролика по заданному промежутку времени.
Инфракрасная подсветка для обеспечения работы в ночное время.
Сбор статистических данных об интенсивности транспортного потока.
Ведение журнала событий и действий пользователя комплекса.
Возможность самодиагностики, удаленной диагностики и мониторинга телеметрических параметров комплекса.
Малые масса и габариты фоторадарного блока и обзорной камеры, низкая потребляемая мощность.
Всепогодное исполнение блоков комплекса.
Реализована система защиты от наводок и электромагнитных помех в соответствии со стандартами, применяемыми для оборудования железных дорог.
Для монтажа ФБ на опоре (мачте освещения) используется поворотный кронштейн быстрой установки.
ПРИНЦИП РАБОТЫ
Система состоит из нескольких комплектов оборудования, установленных на обочинах дорог, подходящих к перекрестку или переезду (например, на осветительной мачте на вандалозащищённой высоте).
Каждый комплект оборудования состоит из фоторадарного блока (ФБ), обзорной камеры (ОК), блока питания. Обмен данными и синхронизация между комплектами оборудования может осуществляться по проводному или беспроводному каналу связи (например, Wi-Fi модули с направленными антеннами).

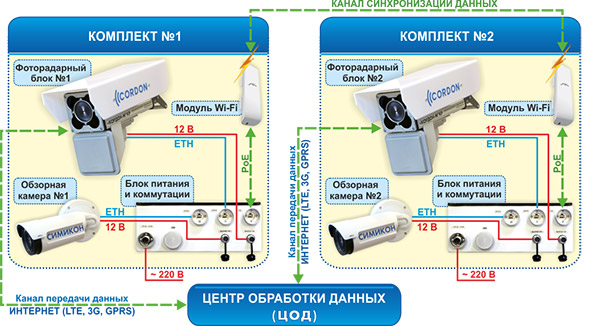

Блок-схема комплекса с двумя комплектами оборудования
Каждый фоторадарный блок (ФБ) контролирует полосу встречного движения за границей перекрестка, переезда или перехода. ФБ измеряет скорость, производит распознавание номеров и фиксацию ТС, а также фиксирует момент выезда на перекресток, переезд или переход.
Запрещающий сигнал светофора автоматически определяется без непосредственного подключения к контроллеру светофора по изображению с обзорной камеры (ОК), находящейся со стороны водителя.

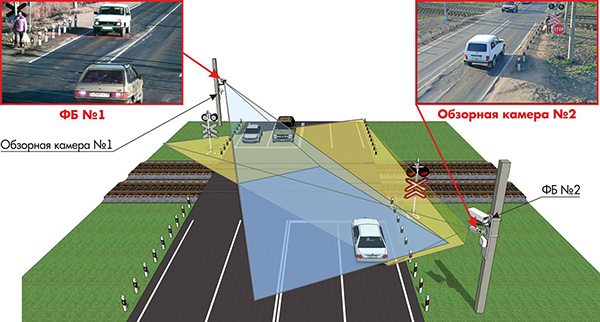

Зоны контроля ФБ и обзорной камеры на примере ж/д переезда
Фиксация ТС осуществляется одновременно с двух точек – фоторадарным блоком спереди и обзорной камерой сзади, обеспечивающей вид со стороны потенциального нарушителя.

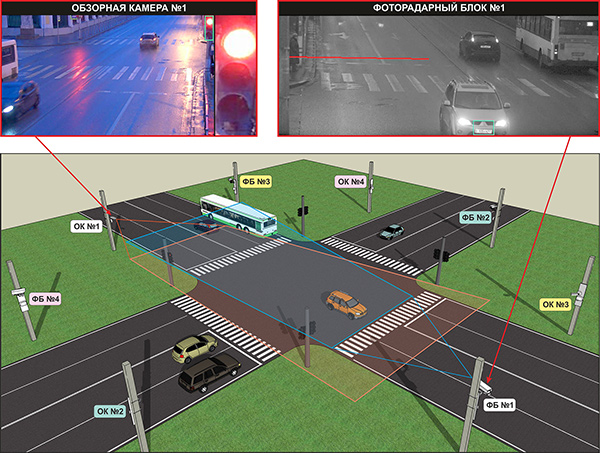

Примерная схема размещения оборудования на перекрестке
В случае совершения водителем одновременно нескольких нарушений (например, проезд на запрещающий сигнал светофора и выезд на встречную полосу движения) комплексом будут зафиксированы все нарушения.

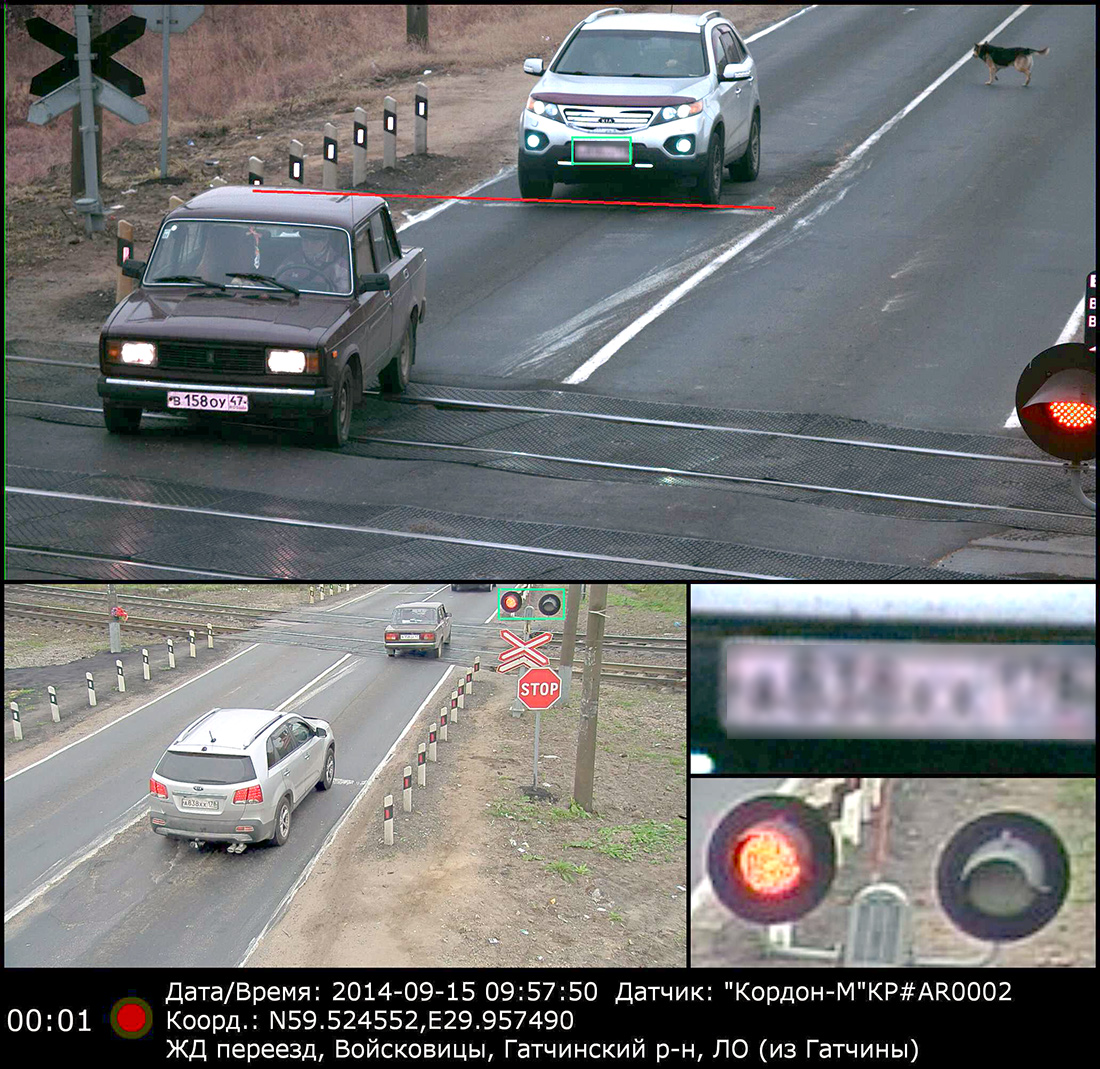

Пример зафиксированного нарушения: проезд на красный свет на перекрестке
Видеоролик с зафиксированным нарушением на ж/д переезде
В процессе работы комплекс также фиксирует все ТС, проехавшие через перекресток или переезд, и сохраняет в журнале фотографию ТС, распознанный ГРЗ, время проезда и направление движения. Данные на сервер ЦОД поступают с каждого комплекта по беспроводной линии передачи данных с использованием сетей мобильных операторов, либо по проводной линии связи (Ethernet или ВОЛС).
